首頁⑴螺旋輸送機是在化工、建材、糧食等部門中廣泛應用的一種輸送設備，主要用于輸送粉狀、顆粒狀和小塊狀物料。它不適宜輸送易變質的、粘性的和易結塊的物料。
⑵螺旋輸送機使用的環境溫度為-20～50℃；物料溫度小于200℃；輸送機的傾角β≤20°；輸送長度一般小于40m，最長不超過70m。
⑶螺旋輸送與其他輸送設備相比較，具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點裝料和卸料、操作安全方便以及制造成本低等優點。它的缺點是機件磨損較嚴重、輸送量較低、消耗功率大以及物料在運輸過程易被破碎。
二、分類及結構特征

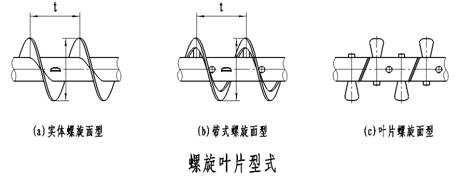

⑴螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種，分別如下圖、(b)、(c)所示。實體螺旋面稱為S制法，其螺旋節距為葉片直徑的0.8倍，適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。
螺旋旋向圖
⑶螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m，螺旋葉片為實體面型，它必須有水平螺旋喂料，以保證必要的進料壓力。
⑷在螺旋輸送機物料出口端，應設置1/2～1圈反向螺旋片，防止粉料堵塞端部軸承。在出口管上端無螺旋片。
⑸螺旋輸送機由螺旋機本體、進出料口及驅動裝置三大部分組成。
螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
驅動裝置由電動機、減速器、聯軸器及底座所組成。
三、布置形式
⑴在布置一臺水平安裝的螺旋輸送機時，如果條件允許，要將驅動裝置安放在出料端的位置，因驅動裝置及出料口裝在頭節（有止推軸承）時較為合理，可使螺旋管軸處于受拉狀態。另外各個螺旋節（頭節、中間節、尾節）的布置次序要遵循按螺旋長度的大小依次排列和把相同規格的螺旋節排列在一起的原則，這樣將會給設計、制造和訂貨帶來很大的方便。
⑵在總體布置時還應注意不要使支撐底座或出料口布置在機殼接頭的法蘭處，進料口也不應布置在機蓋接頭處及懸掛軸承上方。
